Profilwalzen

Quickfacts

bis 600 mm Durchmesser

Durchmesser

bis 600 mm
Länge bis 2500 mm

Länge

bis 2.500 mm
Genauigkeit min. 2 mµ

Genauigkeit

Rundlauf: 1 µm

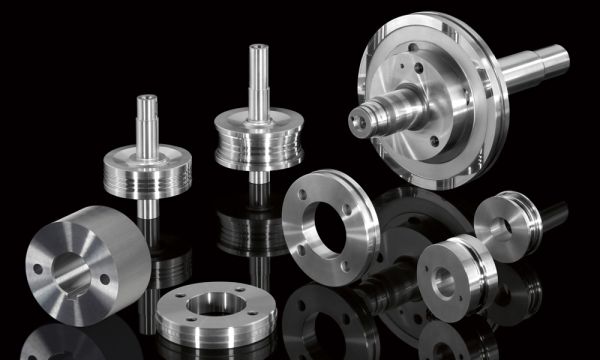

Die vorwiegend zum Profilwalzen von Draht eingesetzten Walzen werden zum Fertigen von Produkten verwendet, die dem Verbraucher im Alltag häufig begegnen, sei es in einem Mobiltelefon, der Energieverteilung oder sogar in der Zahnbürste.

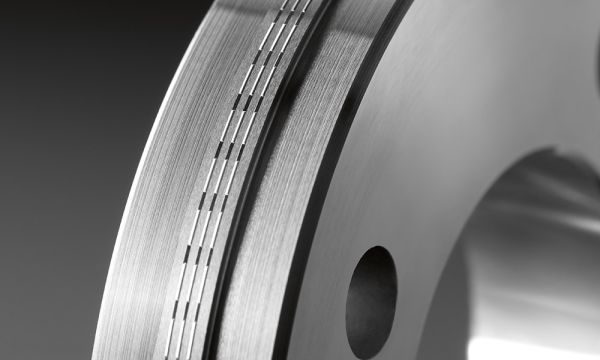

Wir unterscheiden zwei Bereiche: Profilwalzen von Makroprofilen, wo Profile durch das Schleifen mit einer abgerichteten Formschleifscheibe eingeschliffen werden. Hier können sehr große Profilquerschnitte in ebenso großdimensionale Walzen bis zu einem Durchmesser von 600 mm bei einer Länge von bis zu 2.500 mm eingeschliffen werden. Zum anderen die Mikroprofile, bei denen das Profil durch einen CNC-gesteuerten Konturzug auf einer speziellen Profilschleifmaschine mit bis zu 11 gesteuerten Achsen eingeschliffen wird. Hier können Konturgenauigkeiten kleiner als 5 μm erzielt werden – der kleinste Eckenradius beträgt 0,05 mm in einer Innenecke. Zur Messung der Profile setzen wir 3D-CNC-Messmaschinen und Konturographen ein. Rundlaufgenauigkeiten von 1 μm sowie feinste Oberflächenrauigkeiten gehören hier längst zum Standard.
